EDRV型動态平衡電動調節閥是區别于傳統的電動調節閥的新-代産品,是動态平衡與電動調節一體化的産品。

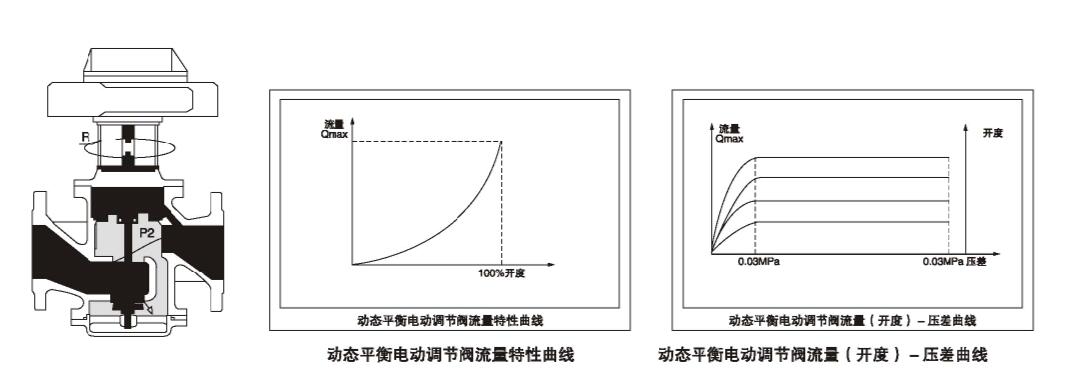

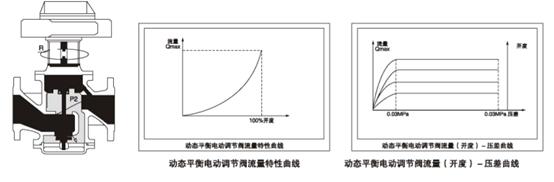

如下圖所示,在系統負荷波動較大的流量系統中,當系統壓力變化時,動态平衡電動調節閥二端的壓差(P1-P3)也随之變化;
(1)當進口壓力為P1升高時,(P1-P2)增大,這時電動閥閥芯向.上運動,使P1、P2間開度減少,閥芯壓力P2降低;當進口壓力P1降低時,(P1-P2)間開度增大,閥芯壓力P2升高。因此,無論系統的壓力怎樣變化,通過電動閥閥志調節作用,P2、P3音的壓差始終保持不變。因此這種電動閥的抗幹擾能力強,具有動态平衡的功能;
(2)當電動執行器接受控制信号使閥軸延R向旋轉時,P2、P3間的開度也随之變化。由于不管系統壓差(P1-P3)如何變化,P2、P3間的壓差(P2-P3)始終不變,因此對應于任一開度位置,其輸送的水流量都是-定的,并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一緻的,沒有偏離,因此這種電動調節閥轉傳的電動調節閥具有更好的調節特性。
