工作原理與結構
UQK-71系列液位顯示控制儀,由- -次儀表(傳感器}和二次儀表顯示表組成。傳感器主要由磁性浮球和檢測管組成。磁性浮球和檢測管組成。磁性浮球液位變化,通過磁力傳動使檢測管內的幹簧管動作,産生不同的阻值輸入到控制室內顯示表,控制儀對所測的液位呈色帶狀的直觀顯示,可以任意将液位的控制範圍輸入到預行進行設定,當液位到達設定值時,顯示表內繼電器吸合,由繼電器觸點通或斷,發出聲光報警(燈光報警)及控制電動泵或執行機構供液、放液。
注意事項

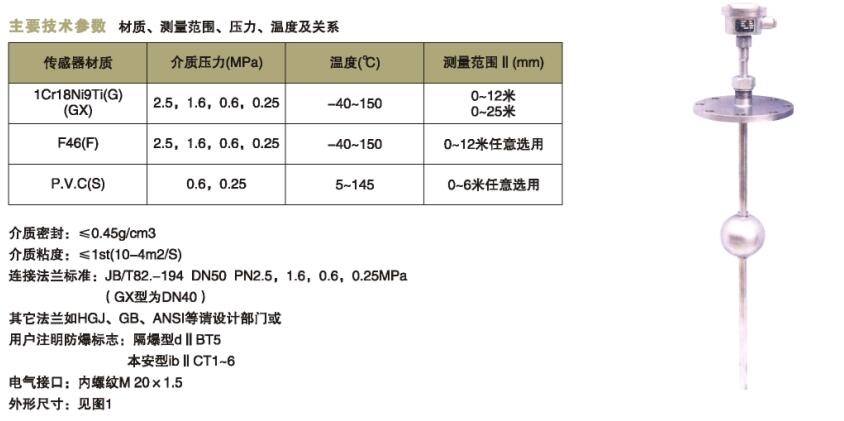

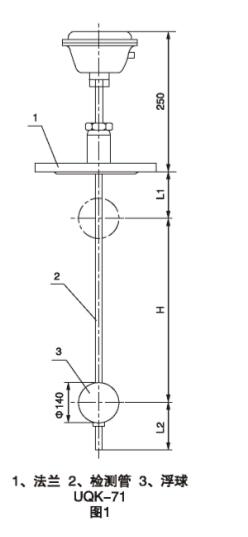

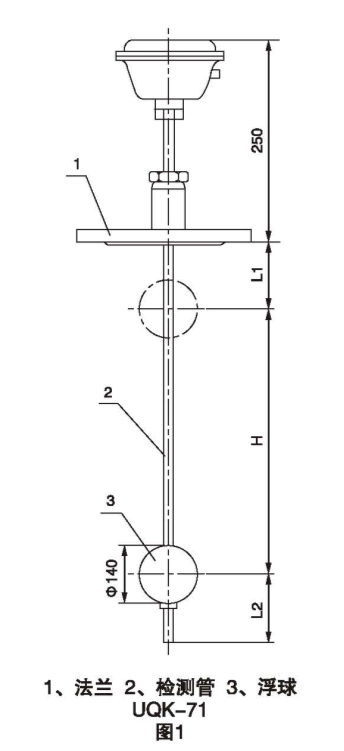

1、L1、L2分别不能小于150mm。
2、 總長度超過3m時,檢測管分成若幹段2m長,安裝時由用戶自行焊接。3、測量高度H用戶可根據自已設計要求任意選用尺寸。4、檢測管垂直在容器底部要有定位,防止液體波動影響。5、防爆要求應嚴格遵守防爆電氣有關規程。
本控制儀由顯示和傳感器二部分組成。能廣泛使用于煉油、化工、造紙、食品及污水處理等行業。對開口、密閉容器或地下池槽裏的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質為水、油、酸堿、工業污水等導電及非導電液體。控制儀對強腐蝕性介質有極好的抗腐蝕性能。能克服液體的泡沫所造成的假液位的影響。
