用途
本閥适用于以水或液體為工作介質,可自動控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故于工作介質的清潔更大大減低,具有啓閉迅速,可靠性高等特點。
結構原理

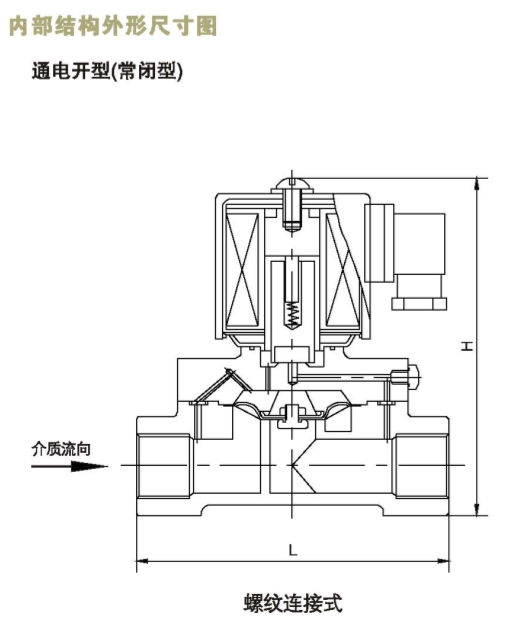

本閥為膜片一次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處狀态的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,常位時,活動鐵芯封信副閥口,閥腔內壓力平衡,副閥,主閥口封閉。當線圈通電,産生電磁力将活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥口外洩,以緻主閥膜片上下産生壓力差,膜片被迅速托起,主閥口開啓,閥呈通路狀态。當線圈線電,磁場消失,活動鐵芯複位,封閉副閥口,繼而副閥膜片上腔壓力上升,主閥膜片壓向閥座,閥又呈關閉狀态。
常開電磁閥,當線圈通電時,産生磁場力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉。随着主閥閥內上下壓差趨向相等,主閥膜片由彈簧及自重壓向密封閥門關閉。當線圈斷電後,磁力為零,銜鐵和副閥閥壞由于彈簀作用上升,副閥打開,主閥膜片上腔內介質經副閥流走,壓力下降,當壓力降到一定值後,主閥由上下壓差作用向上升起,主閥打開,閥門開啓。
